電動調節閥的結構和原理

電動調節閥

電動調節閥的結構主要由電動執行部分和閥門部分構成,電動調節閥的工作原理是接收工業自動化控制系統的信號,電動驅動閥門改變閥芯和閥座之間的截面積大小,達到控制管道介質的流量、溫度、壓力等參數,實現遠程自動控制。

電動調節閥以等百分比特性為最優,具有調節穩定,調節性能好等特點。

電動調節閥結構特點:

1、伺服放大器采用深度動態負反饋,可提高自動調節精度。

2、電動操作器有多種形式,可適用于4~20mA。DC或0~10mA.DC。

3、可調節范圍大,固有可調比為50,流量特性有直線和等百分比。

4、電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。

5、閥體按流體力學原理設計的等截面低流阻流道,額定流量系數增大30%。

電動調節閥結構分類:

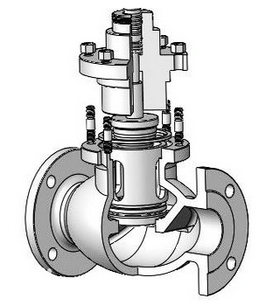

電動調節閥結構圖

電動調節閥一般可分為單座式和雙座式結構,電動單座式調節閥適用于對泄漏要求嚴格,閥前后壓差低及有一定粘度和含纖維介質的工作場合,電動雙座式調節閥具有不平衡力小,允許壓差大,流通能力大等待點,適用于泄漏量要求不嚴格的場合。

電動調節閥工作原理:

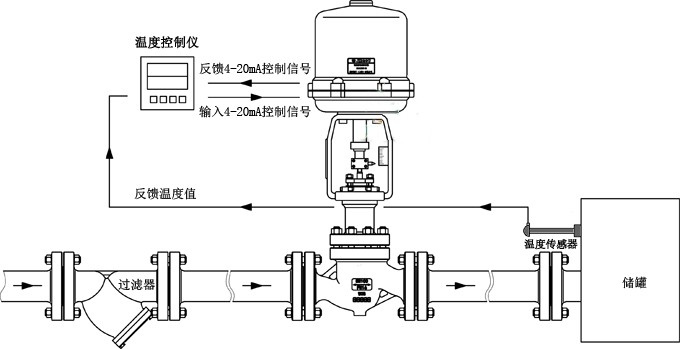

電動調節閥工作原理圖

電動調節閥根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說,在控制系統給電動調節閥的信號為4mA的時候,調節閥處于全閉狀態,而給其20mA信號的時候,調節閥處于全開狀態。4-20mA中間不同的信號數值對應不同的調節閥開度,即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數,就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求。
